5軸加工について本当に理解していますか？

Sep 08, 2023

伝言を残す

5 軸加工は、CNC 工作機械加工のモードです。 X、Y、Z、A、B、Cの任意の5座標を直線補間動作させて5軸加工を行う工作機械のことを、一般に5軸工作機械または5軸マシニングセンタと呼びます。しかし、5 軸加工について本当に理解していますか?

5 axis Machining

5軸技術の開発

5軸リンク数値制御は数値制御技術の中で最も難しく、広く使われている技術です。コンピュータ制御、高性能サーボドライブ、精密加工技術を融合し、複雑な曲面の高効率・高精度な自動加工を実現します。 5軸リンク数値制御技術は、国際的にはその国の生産設備の自動化技術レベルを象徴する技術とされています。特に航空、宇宙飛行、軍事産業への重要な影響力にとって。

3 軸 CNC 加工と比較して、テクノロジーとプログラミングの観点から、複雑な表面の 5 軸 CNC 加工には次の利点があります。

(1) 処理品質と効率の向上

(2) 処理範囲の拡大

(3) 化合物開発の新たな方向性を満たします。

真の五軸と偽の五軸をどうやって見分けるのか？

現在、市場には真と偽の5-軸が存在しており、真と偽の5-軸を区別する方法は主にRTCP機能を備えているかどうかにあります。

Fidia の RTCP は「Rotational Tool Center Point」の略で、文字通り「回転するツールの中心」を意味します。業界では「ツールセンターの回転」と微妙に訳されることが多く、「ツールセンターの回転プログラミング」と直訳する人もいます。実際、これは RTCP の結果にすぎません。

PA の RTCP は、「リアルタイムツールセンターポイント回転」の最初の数語の略語です。ハイデンハインでは同様のアップグレード技術を「Tool Center Point Management」の略称であるTCPMと呼んでいます。他のメーカーも同様の技術をTCPCと呼んでいますが、これは工具中心点制御を意味する「Tool Center Point Control」の略称です。

Fidia の RTCP の文字通りの意味から、RTCP 機能が固定点で手動で実行されると仮定すると、ツールの中心点と、ツールとワーク表面の間の実際の接触点は変化しません。このとき、工具中心点は工具とワーク表面との実際の接触点の法線上にあるため、工具ハンドルは工具中心点を中心に回転します。ボールエンドツールの場合、ツールの中心点がNCコードの目標軌道点となります。 RTCP機能実行時にツールハンドルを目標軌道点（つまりツール中心点）を中心に単純に回転させるためには、ツール中心点の各直線座標のオフセットをリアルタイムで補正する必要があります。ツールハンドルの回転によって。工具の中心点と工具とワーク表面との実際の接触点を変えずに角度を変更することができ、ボールエンドカッターの最高の切削効果を実現し、効率を高め、干渉や干渉を効果的に回避します。その他の効果。したがって、RTCP はツールの中心点 (つまり、NC コードの目標軌道点) に寄り、回転座標の変化に対応しているようです。

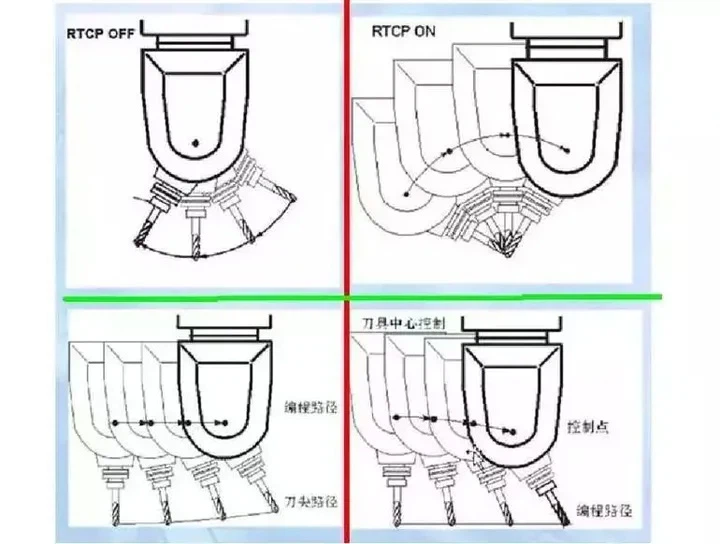

HCNC RTCP function of 5 axis machine center

RTCP を使用しない 5 軸工作機械と CNC システムは、CAM プログラミングと後処理に依存し、事前にツールパスを計画する必要があります。同じ部品でも、工作機械を変更したり、工具を変更したりすると、再度 CAM のプログラミングと後処理を実行する必要があるため、偽 5 軸としてのみ知られています。つまり、本物の5軸は5軸5リンク、擬似5軸は5軸3リンクの可能性があり、他の2軸は位置決め機能のみを果たします。
