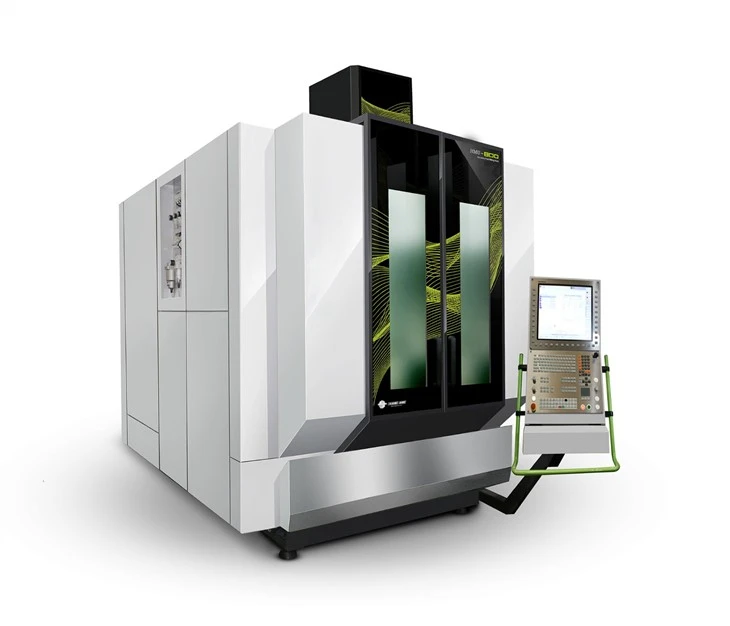

HMU-800 5 軸マシニング センター
GTRTギヤドライブを搭載した同時5軸マシニングセンタ。A軸トルク4142Nmで重切削、高剛性材料の加工要求を確保。＋徹底した冷却システム＋快適な操作感＋高コストパフォーマンスを実現。欧州同一仕様+強力な技術アプリケーションサポート
説明
技術的なパラメーター
HMU-800 5 軸マシニングセンターの製品特長
A軸トルク4142Nmにより、重切削や高剛性材料の加工要求を確実に満たします。
+有限要素解析と力学最適化に基づいたクレーン型ガントリー構造
+高剛性で安定したベッド
+継続的な安定性を備えたマシン全体のアーキテクチャ
+ヨーロッパ発の高性能スピンドルと回転テーブル技術
+効率的な/重いフライス加工作業
+幅広い材料加工要件に適合
+製品処理の効率と品質の向上
+革新的なスクリュードライブテクノロジー (回転によるスクリューの動きではありません)
+高い応答速度
5軸CNCマシンのスーパーパワースピンドル
+12000rmp インライン スピンドル BT40
+18000rmp インライン スピンドル HSK-A63
+18000rmp ハイブリッド スピンドル HSK-A63
+24000rmp 電動スピンドル HSK-A63
エアコンクレードル回転テーブル
ワークテーブルサイズ：800mm
耐荷重：800kg
A軸振り：±120度
C軸回転：360度
使いやすさ
人間工学に基づいたデザインに基づき、卓越した処理アクセス性と視認性を実現し、比類のないユーザーフレンドリーな操作体験を実現します。
5軸加工の基本機能
・高速高精度制御
· 5-同時軸制御
· 5-軸の自動キャリブレーション
· 5-軸のRTCP関数
· 5-軸大円弧補間 双曲線補間
· 5-軸方向加工
・同期制御
・誤差補正
・ダイレクトドライブ
・インテリジェントな制御
・旋盤とフライスの組み合わせ
・マルチチャンネル制御
· CAM ソフトウェアのシームレスな統合
・タッチスクリーン対応
・複数モータのバックラッシ除去
HMU-800 中国 5 軸 CNC マシンの仕様
| アイテム | ユニット | HMU-800 | HMU-800エボ | HMU-800avi |
|---|---|---|---|---|
| システム（コントロールユニット） | mm | |||
| X/Y/Z軸移動量 | 程度 | 850/950/550 | 850/950/550 | 850/950/550 |
| エアコン軸移動量 | mm | ±120/360 | ±120/360 | ±140/360 |
| 主軸端面からワークテーブルまでの距離 | mm | 180-730 | 180-730 | 180-730 |
| 作業台サイズ | kg | Φ800 | Φ800 | Φ800 |
| 最大。負荷 | 600 | 800 | 800 | |
| スピンドル | ||||
| スピンドル（標準） | ||||
| 最大。主軸回転数/テーパー | 回転数 | 18000HSK-A63 | 20000HSK-A63 | 12000BT40/HSK-A63 |
| 主軸出力(S1/S6-40%) | KW | 20/28 | 29/36 | 15.5/21.7 |
| トルク(S1/S6-40%) | N.m | 58/81.2 | 69.9/87.5 | 85/119 |
| フィードシステム | ||||
| X/Y/Z軸早送り | メートル/分 | 40/40/40 | 20/20/20 | 20/20/20 |
| 最大。切削送り速度 | メートル/分 | 20 | 10 | 10 |
| エアコン軸早送り速度 | メートル/分 | 20/30 | 20/30 | 20/30 |
| 位置決め精度・繰返し精度(GB17421.22000) | ||||
| X/Y | mm | 0.008/0.006 | 0.007/0.005 | 0.007/0.005 |
| Z | mm | 0.007/0.005 | 0.006/0.004 | 0.006/0.004 |
| A/C | ARCSEC | 12/6 | 8/5 | 8/5 |
| 自動工具交換システム | ||||
| ツールの数 | 個 | 26T | 26T | 26T |
| 工具交換時間 (工具-工具) | 秒 | 12s | 12s | 12s |
| 最大。工具の長さ | mm | 300 | 300 | 300 |
| 最大。工具直径 (隣接しない) | mm | Φ80/Φ120 | Φ80/Φ120 | Φ80/Φ120 |
| 最大。工具の重量 | kg | 8 | 8 | 8 |
| 機械サイズ | ||||
| 身長 | mm | 3443 | 3443 | 3443 |
| 面積(長さ*幅) | m㎡ | 6452x3855 | 6452x3855 | 6452x3855 |
| 正味重量 | kg | 17000 | 17000 | 17000 |
| 力 | キロワット | 60 | 70 | 60 |
