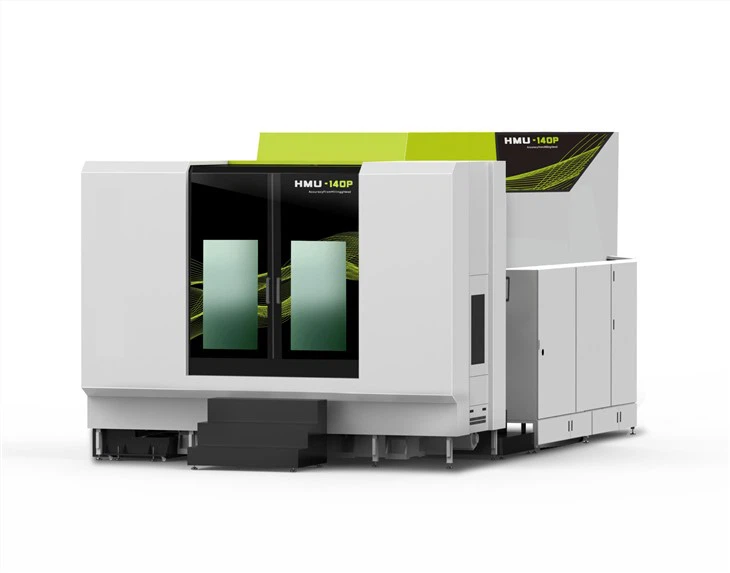

HMU140P 5軸CNC横形マシニングセンタ

5軸CNC横形マシニングセンタHMU140Pの製品特長

3軸はすべて高精度ボールねじとローラーガイドウェイ構造の構造です。 Y軸カウンタウェイトは応答性能に優れた高精度油圧バランスシステムで、重力によるY軸ネジの過度の摩耗の問題を解消します。各直線軸にはハイデンハイン リニア グレーティングが装備されています。送りシステムの設計では、機械送りシステムの固有振動数を増加させることにより、電気機械駆動システム全体のカットオフ周波数が増加し、位置ループゲイン KV 値が大幅に改善され、位置決め時間が効果的に向上します。短縮により機械送り系のヒステリシスが低減し、表面加工時の輪郭精度が向上します。 Y軸はモーター直結のローラーネジ、Z/X軸はモーター同期ベルト接続のボールネジ駆動です。

設計には有限要素解析と運動学的最適化が使用されており、静的特性と動的特性が大幅に改善され、機械全体の剛性/安定性と動的特性が確保されます。

+ 機械全体のFEA

+ 実際の使用条件下での最適な動的剛性を正確に計算

+ 固有振動数と負荷停止周波数を向上させ、位置決め時間と送り系のヒステリシスを短縮し、高速加工の高応答性と輪郭精度による動的性能を実現

HMU140P 新型5軸マシニングセンタ GTRT

HMU-140P ターンテーブルは特許取得済みのメカニカル トランスミッション GTRT テクノロジーを採用しており、従来のターンテーブル ドライブよりも強力なトルク出力、高い剛性、安定性、優れた回転精度を実現します。

A/B軸は全て高剛性ギヤクリアランス解消変速機、旋回軸受にはYRT組合せころ軸受を採用し、メカニカルトランスミッションはトルクモーターでターンテーブルを駆動することのできない変速剛性を有しており、難切削加工に最適です。航空用チタン合金や超合金などの素材。ブレーキは高圧オイルで駆動する大型ディスクブレーキで、一般的なサラウンドブレーキの軸曲がり不良を解消し、高精度ハイデンハイン製丸型グレーチングを標準装備しています。

ワークテーブルサイズ：Φ1400mm

A軸スイング: +60/-100

B軸回転：∞

ペイロード: 3000 kg

HMU-140P 横型 5 軸工作機械の技術仕様
