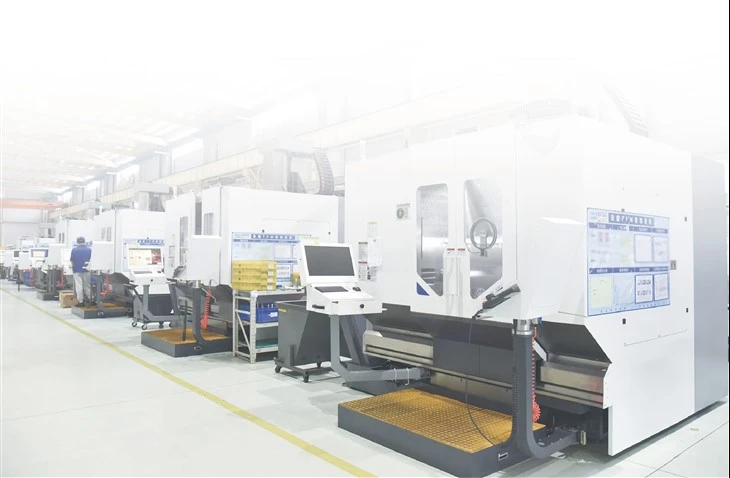

HMC400/630//800/1000 5 軸マシニング センター

5-軸マシンセンターとは何ですか?

5- 軸マシン センターは、ワークピースに対して複数の角度と方向から複雑な切削操作を実行できる CNC 工作機械です。 これは、機械のコンピュータ プログラムで制御できる 5 つの動作軸を備えているため、「5- 軸」マシン センターと呼ばれます。

5- 軸マシンセンターの動作の 5 つの軸は次のとおりです。

X軸（左右）

Y軸（前後）

Z軸（上下）

A軸（X軸周りの回転）

C軸（Y軸周りの回転）

これら 5 つの軸を同時に制御できるため、5- 軸マシン センターは、穴あけ、フライス加工、旋削などの幅広い切削操作をワークピースに対して実行できます。 これにより、特に航空宇宙、自動車、医療機器などの業界で使用される複雑で高精度の部品の製造プロセスの精度と効率が向上します。





	HMC400	HMC630	HMC800	HMC1000
X/Y/Z軸ストローク(mm)	450/500/450	700/780/550	850/925/600	1050/1250/850
テーブルサイズ(mm)	Φ400	Φ630	Φ800	Φ1000
最大加工径(mm)	Φ600	Φ850	Φ1000	Φ1300
作業台の最大積載量(kg)	350(フライス加工) 175 (旋盤)	1200(フライス加工) 600（旋盤）	1500(フライス加工) 750（旋盤）	2600(フライス加工) 1300（旋盤）
X/Y/Z軸早送り速度(m/min)	60	60	60	60
エアコン軸早送り速度(r/min)	100/120 (フライス) 2000 (旋盤)	80/120（フライス） 850（旋盤）	60/80(フライス加工) 850（旋盤）	40/100(フライス加工) 550（旋盤）



段付きX軸ガイドレール配置：ガイドレールのスパンを大きくし、剛性を向上させます。

ツールチェンジャーはベッド内にあります：コンパクトな構造でスペースを節約します。

高精度格子定規とエンコーダーを搭載：各軸の絶対位置を検出してフルを実現します。

精密ローラーガイドレールとボールネジを使用

スピンドルの温度補償：主軸の熱変形による加工誤差を軽減します。





	20000r/minスピンドル	15000r/minスピンドル	15000r/minスピンドル
電動スピンドル	HSK-A63	HSK-A63	HSK-A100
最大速度	20000r/分	15000r/分	15000r/分
主軸動力	S1/S6-40 パーセント: 25/40kW	S1/S6-40 パーセント: 30/46kW	S1/S6-40 パーセント: 35/48kW
主軸トルク	S1/S6-40パーセント:87/135Nm	S1/S6-40 パーセント: 130/200Nm	S1/S6-40パーセント:220/305Nm
潤滑	オイルとガス	オイルとガス	オイルとガス







マシンセンターの自社開発ターンテーブルワークステーション

エアコン軸はダイレクトドライブ技術を採用しており、高速、高トルク、良好を実現できます。 c軸には高速フォースを搭載可能です。 ターンテーブルには 4 つの油圧/空圧接続が標準装備されています。


	HMC400	HMC630	HMC800	HMC1000
テーブルサイズ(mm)	Φ400	Φ630	Φ800	Φ1000
作業台の最大積載量(kg)	350(フライス加工) 175 (旋盤)	1200(フライス加工) 600（旋盤）	1500(フライス加工) 750（旋盤）	2600(フライス加工) 1300（旋盤）
最大ワークサイズ(mm)	Φ600×450	Φ850×500	Φ1000×580	Φ1300×700
エアコン軸早送り速度(r/min)	100/120(フライス加工) 2000年（旋盤）	80/120(フライス加工) 850（旋盤）	60/80(フライス加工) 850（旋盤）	40/100(フライス加工) 550（旋盤）
基準口径(mm)	Φ50H7	Φ50H7	Φ50H7	Φ50H7
テーブルT溝幅(mm)	12H8	14H8	14H8	14H8
A/C軸モーターの定格トルク(N・m)	543/363	2×1300/1370	2×2110/2120	2×3190/2120
A/C軸クランプトルク(N・m)	2×850/850	2×3200/3200	2×4000/4000	2×6000/8000
エアコン軸ロック方式（空圧・油圧）	空気圧	油圧	油圧	油圧





5-軸マシンセンター HMC シリーズの特長



オンライン測定

• プローブを校正する
• 位置ずれしたワークを手動または自動で補正
• 原点の手動または自動設定
• 自動工具測定とワーク測定
• 工作機械に便利な5軸関係検証方法

工具破損監視



• レーザーツールセッターを使用したソリッドセンターツールの折損監視





スピンドルの温度補償

• 主軸の熱変形をリアルタイムに補正し、工作機械の精度の安定性を確保します。



フィード適応制御

• スピンドルモーターの出力の割合に基づいて、コンタリング送り速度を調整します。
• 加工時間を最適化して短縮する
• ツールの監視
• 機械を守る機構
• プロセスデータの収集、保存、蓄積に関する文書化



負荷適応制御

• CNC システムはワークピースの現在の慣性モーメントと摩擦を自動的に決定します。
• 回転テーブル工作機械の動的特性は、固定ワークピースオフの慣性モーメントに関連しており、負荷適応制御は、負荷または摩擦条件に応じて制御ユニットのパラメータを動的に調整します。





動的衝突防止

• 工作機械の簡易モデルに基づいて衝突検知を実施
• 治具とワークモデルをインポートして、総合的な動的衝突防止を実現可能



使いやすい





環境を守ること









洗浄、冷却システム

シュラウドフラッシングによるフラッシュ循環により、破片やスラッジの蓄積を防止します
渦電流分離と布バッグ濾過：渦電流分離装置と布バッグ濾過を組み合わせると、粒子サイズが30μmを超える粒子の除去率が95パーセント以上に達し、内部冷却のためにパイプラインフィルターが追加されます。 、ろ過精度は20μmです。

油水分離器：切削液から油を分離します。





















マシンセンターHMCシリーズのサイズパラメータ

マシンパラメータ



機械型式		HMC400	HMC630	HMC800	HMC1000
マシンストローク	X軸ストローク(mm)	450(-225~ プラス 225)	700(-350~ プラス 350)	850(-425~ プラス 425)	1050(-525~ プラス 525)
	Y軸ストローク(mm)	500(-250~ プラス 250)	780(-360~ プラス 420)	925(-500~ プラス 425)	1250(-625~ プラス 625)
	Z軸ストローク(mm)	450(プラス50～プラス500)	550(プラス80～プラス630)	600(プラス100～プラス700)	850(プラス150~プラス1000)
	A軸ストローク（度）	-120~ プラス 30	-120~ プラス 30	-120~ プラス 30	-140~ プラス 140
	C軸ストローク（度）	n×360	n×360	n×360	n×360
ツールテーブル	タイプ	ダイレクトドライブ	ダイレクトドライブ	ダイレクトドライブ	ダイレクトドライブ
	テーブルサイズ(mm)	Φ400	Φ630	Φ800	Φ1000
	テーブルの最大荷重 – フライス加工 (kg)	350	1200	1500	2600
	旋盤テーブルの最大荷重 (kg)	175	600	750	1300
	最大加工径(mm)	Φ600	Φ850	Φ1000	Φ1300
	A軸中心からワークテーブルまでの距離(mm)	0	80	100	100
	エアコンシャフトロック方式（空圧・油圧）	空気圧	油圧	油圧	油圧
スピンドル	スピンドルタイプ	電動スピンドル	電動スピンドル	電動スピンドル	電動スピンドル
	主軸テーパ穴仕様	HSK-A63	HSK-A63	HSK-A63	HSK-A100
	主軸出力(kW)	S1/S6-40 パーセント: 25/40	S1/S6-40 パーセント: 25/40	S1/S6-40 パーセント: 30/46	S1/S6-40 パーセント: 35/48
	主軸トルク(N・m)	S1/S6-40 パーセント:87/135	S1/S6-40 パーセント:87/135	S1/S6-40 パーセント: 130/200	S1/S6-40 パーセント:220/305
	主軸最高回転数(r/min)	20000	20000	15000	15000
	スピンドル中心水出口機能	装備	装備	装備	装備
	リジッドタッピング機能	装備	装備	装備	装備
ツール速度	X/Y/Z軸早送り速度(m/min)	60/60/60	60/60/60	60/60/60	60/60/60
	A/C 軸早送り速度 – フライス加工 (r/min)	100/120	80/120	60/80	40/100
	エアコン軸早送り速度－旋回速度（r/min）	100/2000	80/850	60/850	40/550
位置決め精度	X/Y/Z軸位置決め精度(mm)	0.005/0.005/0.005	0.006/0.006/0.006	0.008/0.008/0.008	0.008/0.008/0.008
	エアコン軸位置決め精度('')	7	7	7	7
繰り返し位置決め精度	X/Y/Z軸繰り返し位置決め精度(mm)	0.003/0.003/0.003	0.004/0.004/0.004	0.005/0.005/0.005	0.005/0.005/0.005
	A/C軸繰り返し位置決め精度('')	4	4	4	4
ツールチェンジャー	ツールチェンジャーの種類	アンブレラツールチェンジャー	アンブレラツールチェンジャー	アンブレラツールチェンジャー	チェーンツールチェンジャー
	ツールチェンジャー容量（個）	22	30	36	42
	最大工具重量(kg)	6	6	6	30
	最大工具径(mm)	Φ80	Φ80	Φ80	Φ125/Φ250（隣接空工具）
	最大工具長さ(mm)	250	300	400	500
ツールサイズ	工作機械の設置面積（長さ×幅×高さ）（mm）	3450×4155×2925	4170×4715×3510	4400×5350×3740	4850×6600×4650
	工作機械重量(t)	6.2	12	14.5	22



工作機械構成表（標準●オプション○無し×）


機械型式		HMC400	HMC630	HMC800	HMC1000
スピンドル	20000r/min(HSK-A63)電動スピンドル	●	●	○	○
	15000r/min(HSK-A63)電動スピンドル	○	○	●	○
	15000r/min(HSK-A100)電動スピンドル	x	x	x	●
ツールセッター	レーザーツール設定器	●	●	●	●
	コンタクトツール設定器	○	x	x	x
切削液と切りくず処理	スピンドル中心出口 – 圧力7MPa	●	●	●	●
	スピンドル中心水出口－圧力7MPa（無段階圧力調整）	○	○	○	○
	切削液 工具冷却	●	●	●	●
	シュラウドフラッシュ	●	●	●	●
	切削液スプレーガン	●	●	●	●
	チェーンプレート式切粉除去装置と切粉回収車	●	●	●	●
	スクレーパー式切粉除去装置と切粉回収車	○	○	○	○
完全な閉ループ制御	X/Y/Z軸リニアスケール	●	●	●	●
	A/C軸エンコーダ	●	●	●	●
自動化関連	ワークベンチの空圧/油圧治具インターフェイス	●	●	●	●
	フロントスライドドアオートスイッチ	○	○	○	○
	DNC機能（システムオプション）	○	○	○	○
システムオプション	5軸関係自動検証	○	○	○	○
	工具破損監視	○	○	○	○
	DCM ダイナミック アンチコリジョン	○	○	○	○
	AFC フィード適応制御	○	○	○	○
	LAC負荷適応制御	○	○	○	○
安全装置	Z軸ブレーキ	●	●	●	●
	セキュリティドアロック	●	●	●	●
その他	スピンドルの温度補償	○	○	○	○
	赤外線プローブ	○	○	○	○
	オイルミスト処理装置	○	○	○	○
	エアガン	●	●	●	●
	ツールチェンジャ手動工具交換補助装置	○	○	○	○



注: 1. システム オプションの設定は、選択したシステムに関連します。
2. 工作機械の実際の寸法は、オプションや周辺機器の違いにより、カタログの数値と異なる場合があります。



5軸マシンセンターの応用分野
