作業台

作業台サイズ

mm

1000*400

ワークテーブル最大負荷

kg

400

T スロット (数*幅*距離)

3-18*120

旅行

X軸移動量

mm

650

Y軸移動量

mm

400

Z軸移動量

mm

550

主軸先端からテーブル面までの距離

mm

100-700

主軸中心からコラム案内面までの距離

mm

485

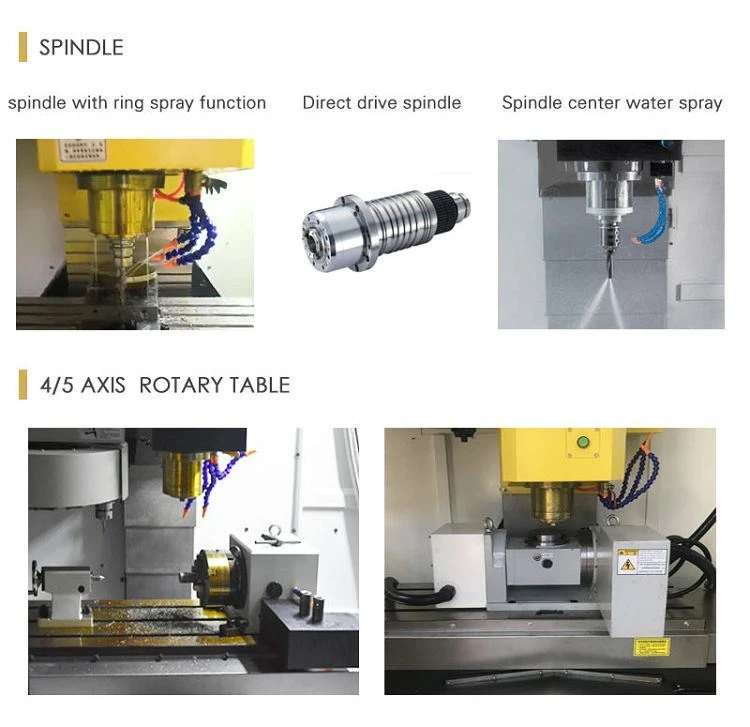

スピンドル

スピンドル伝動タイプ

ベルトタイプ

スピンドルテーパ

BT40 φ120

主軸速度

回転数

8000

スピンドルモーター

キロワット

5.5

送り速度

X/Y/Z軸早送り

メートル/分

24/24/24

切削送り速度

mm/分

1-10000

ツールマガジン

工具番号

個

16

ツールがやり方を変える

ディスク型ATC

工具交換時間

s

2-3

精度

位置決め精度

mm

±0.008

報告された位置決め精度

mm

±0.005

他の

コントローラ

華中CNC

全体のサイズ

mm

2400*2100*2300

機械重量

kg

3800
