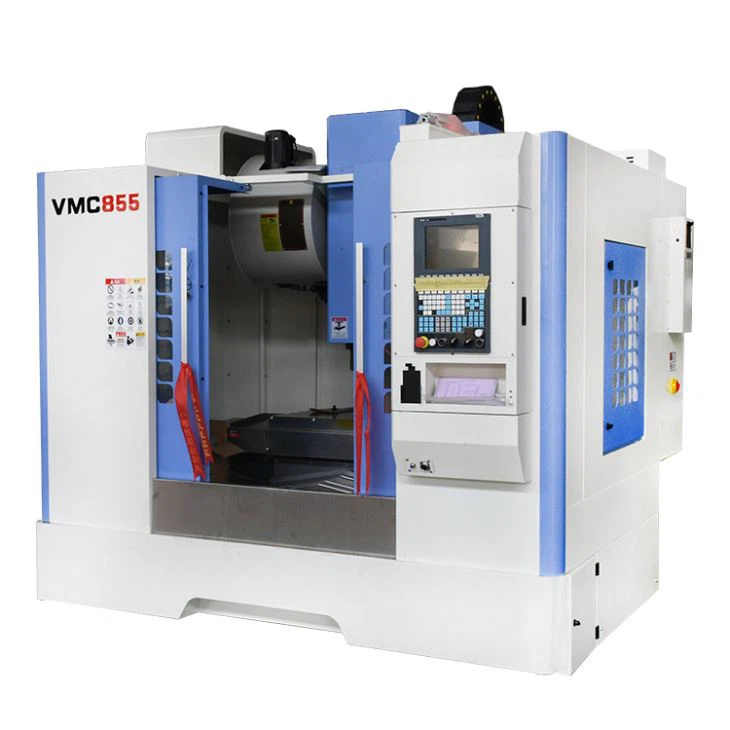

CNCマシニングセンタ
X / Y / Z軸800 * 500 * 600ミリメートルの移動
φ40*16スクリューリード、HIWIN/PMI 45ボールリニアガイド、スピンドルBT40-150-8000、24工具のディスク型マガジン
説明
技術的なパラメーター
製品紹介
1. VMC850P 3軸リニアガイド立形マシニングセンタ
テーブルサイズ1000 * 500ミリメートル
X / Y / Z軸800 * 500 * 600ミリメートルの移動
φ40*16スクリューリード、HIWIN/PMI 45ボールリニアガイド、スピンドルBT40-150-8000、24工具のディスク型マガジン
2. VMC850A 3リニアガイド立形マシニングセンタ
テーブルサイズ1000 * 500ミリメートル
X / Y / Z軸の移動800 * 500 * 500ミリメートル
φ36 * 16ネジリード線。HIWIN/PMI 35ボールリニアガイド、スピンドルBT40-140-10000、24ツールのディスク型マガジン
3. VMC850B 3つのハードガイドウェイ立形マシニングセンタ
テーブルサイズ1000 * 500ミリメートル
X / Y / Z軸の移動800 * 500 * 500ミリメートル
φ40*10ネジリード、スピンドルBT40-150-8000、24工具のディスク型マガジン
仕様
VMC 850
VMC850の技術的な変数 | |||
作業台 | 作業テーブルのサイズ | ミリメートル | 1000*500 |
作業テーブル最大負荷 | キログラム | 600 | |
Tスロット(数値*幅*距離) | 5-18*108 | ||
旅行 | X-aixsの旅行 | ミリメートル | 800 |
Y-aixs旅行 | ミリメートル | 500 | |
Z-aixs旅行 | ミリメートル | 500 | |
スピンドルノーズからテーブル表面までの距離 | ミリメートル | 120-620 | |
スピンドル中心から柱ガイドウェイまでの距離 | ミリメートル | 581 | |
紡錘 | スピンドルトランスミッションタイプ | ベルトタイプ | |
スピンドルテーパ | BT 40 φ140 | ||
スピンドル速度 | 回転数 | 8000 | |
スピンドルモータ | キロワット | 7.5 | |
送り速度 | X/Y/Z-aixs ラピッドフィード | メートル/分 | 363632 |
切削送り速度 | ミリメートル/分 | 1-10000 | |
工具マガジン | 工具番号 | rc1 · | 24 |
ツールが変わる方法 | ディスクタイプATC | ||
工具交換時間 | s | 2-3 | |
精度 | 位置決め精度 | ミリメートル | ±0.008 |
報告された位置決め精度 | ミリメートル | ±0.005 | |
他 | コントローラ | 華中CNC | |
全体のサイズ | ミリメートル | 2700*2300*2300 | |
機械重量 | キログラム | 5000 | |
VMC 840
VMC840(3軸ハードレール)技術パラメータ | |||
作業台 | 作業テーブルのサイズ | ミリメートル | 1000*360 |
作業テーブル最大負荷 | キログラム | 300 | |
Tスロット(数値*幅*距離) | 3-18*100 | ||
旅行 | X-aixsの旅行 | ミリメートル | 800 |
Y-aixs旅行 | ミリメートル | 400 | |
Z-aixs旅行 | ミリメートル | 550 | |
スピンドルノーズからテーブル表面までの距離 | ミリメートル | 100-650 | |
スピンドル中心から柱ガイドウェイまでの距離 | ミリメートル | 445 | |
紡錘 | スピンドルトランスミッションタイプ | ベルトタイプ | |
スピンドルテーパ | BT 40 φ120 | ||
スピンドル速度 | 回転数 | 8000 | |
スピンドルモータ | キロワット | 5.5 | |
送り速度 | X/Y/Z-aixs ラピッドフィード | メートル/分 | 15158 |
切削送り速度 | ミリメートル/分 | 1-10000 | |
工具マガジン | 工具番号 | rc1 · | 16 |
ツールが変わる方法 | ディスクタイプATC | ||
工具交換時間 | s | 2-3 | |
精度 | 位置決め精度 | ミリメートル | ±0.01 |
報告された位置決め精度 | ミリメートル | ±0.008 | |
他 | コントローラ | 華中CNC | |
全体のサイズ | ミリメートル | 2500*2000*2100 | |
機械重量 | キログラム | 3200 | |
構成テーブル
VMC 850 標準アクセサリ | ||
アイテム | モデルと仕様 | ブランド |
CNC制御システム | HCNC 808Di | ティッカー |
サーボドライブとモーター | システムマッチング | ティッカー |
3軸ベアリング | 内径25、 | TPI-台湾-中国 |
3軸ボールねじ(C3レベル) | FD3616 · | ヒウィン台湾、中国 |
3軸ボールリニアガイド | X/Y/Z:HGH35HA | ヒウィン台湾、中国 |
自動ツールチェンジャ | 24Tディスクタイプ | 岡田-台湾 中国 |
スピンドル(ベルトタイプ) | BT40-140-8000r /分 | ダンクアン/ハオジ-チャイナ |
空気圧スーパーチャージャー | 3.5T | ハオチェン - 台湾、中国 |
空気圧制御要素 | - | エアタック - 中国 |
自動潤滑システム | TZ-2202-110A | ヘル/シェンシャン |
クーラントポンプ | CBK4-30/3 | 洛海-中国 |
熱交換器 | HPW-10AF | 三河同飛/温衡-中国 |
生産の詳細
CNCコントローラ
1. 2-4軸制御
2. 10.4 "カラー液晶画面
3. NCUC、etherCATバスプロトコルのサポート
4. 16,000,000PPR高精度エンコーダをサポート
5. TCPIP、イーサネット通信プロトコルのサポート
6.スマート機能:
7. CNC工作機械のビッグデータ
8. 工具破損検査
9. 温度補償
アプリケーション
私たちの工場
武漢華中数値制御有限公司(「会社」)は、中国の中ハイエンドCNCシステム研究および産業拠点であり、中国のCNCシステム業界で最初の上場企業です。国家ハイテク企業である同社の技術研究開発は、華中科技大学の国立CNCシステムエンジニアリング技術研究センターによってサポートされています。
同社は、国家科学技術の進歩の2つの第2位と7つの省および大臣レベルの第1位を獲得しています。これは、中国のCNCシステム業界で最強の技術企業です。
同社は毎年約20,000セットのCNCシステム、100,000セットのサーボアンプとモーター、2,000の産業用ロボットを販売しています。中・高級CNCシステムの販売台数は中国で1位。
同社が開発したHNC8 CNCシステムは、5軸、マルチチャンネル、高速高精度、インテリジェントおよびその他の技術で高度なレベルを達成しました。その中型およびハイエンドCNCシステムは、主に中国で使用されています。彼らは工作機械、および渤知工作機械グループ有限公司、東風汽車有限公司などの自動車部品企業で使用されています。
