ホイールハブ加工の効率​​と品質を向上させるには? Huazhong CNC のフル-シナリオ ソリューションが強力なデビューを飾る

シリーズのハイライト:前回の記事ではでは、材料の革新や技術の進歩など、急成長するホイールハブ加工市場を調査しました。今回は、Huazhong CNC のホイールハブ加工におけるコア技術に焦点を当て、これらの技術革新がどのように加工効率と精度の大幅な向上につながるかを紹介します。



ホイールハブ加工用CNC装置の需要

自動車用ホイールの加工には、次の 3 つの重要なステップが含まれます。

1. 旋盤操作: 最初のステップでは、旋盤を使用して位置決めと切断を行い、ホイールからバリを取り除きます。
2. 高精度加工: 第 2 ステップでは、マシニング センターを使用してボルト穴とバルブ穴を精密に形成します。
3. 最終仕上げ: 第 3 ステップでは、第 1 ステップで確立されたベンチマークに基づいて、CNC 工作機械を使用して最終的な寸法仕上げを行います。これらの各ステップでは、ミクロンレベルの精度制御と複雑な軌道計画を確実に行うための CNC 機器が必要です。-これにより、CNC システムの多軸リンク機能と動的応答機能に厳しい要求が課されます。{3}}



 より正確、より速く、よりスマートに: ホイールハブ加工における Huazhong Systems の技術応用

1. 高速加工ソリューション -- 適応送り速度制御 (AFC)

-主軸と送り軸の負荷電流をリアルタイムで監視し、送り速度を自動的に調整します（50%-120%）。ホイールハブ加工現場では、荒加工/中仕上げ加工効率が 8.6% ～ 12.5% 向上し、工具寿命と加工効率の最適なバランスが実現されました。

飼料の適応	オフ	の上	効率の向上
T1(ラージスポークラフィング)	40分	35分	12.5%
T2(小スポーク荒加工)	65分	58分	10.8%
T3(小スポーク荒加工)	76分	70分	8.6%

2. 多-軸、マルチ-制御技術

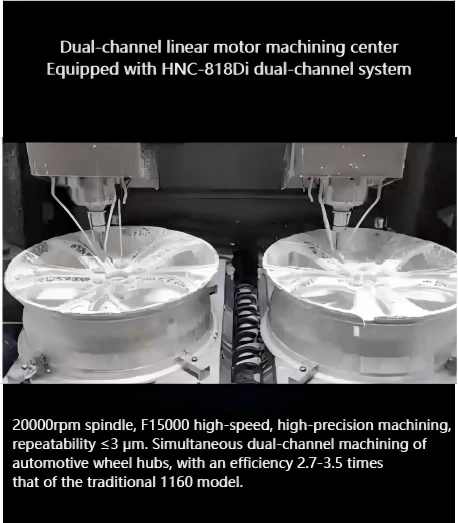

Huazhong HNC-818Di 多-軸、マルチ-制御システムは、CNC 工作機械の複雑な加工プロセスと動作制御要件を満たし、複合マシニング センターや柔軟な生産ラインの多-}軸協調制御の課題を解決します。このシステムを搭載した Yudongyuan デュアル チャネル ホイール ハブ マシニング センターは、5G 基地局やホイール ハブなどの複雑なコンポーネントの高精度量産に成功しました。

技術的特徴:

• デュアルチャネル独立制御、両方のヘッドによる同時加工。-
• 従来のマシニングセンタに比べ2～3倍の高い加工能率を実現。

3.テンプレート-ベースのプロセスパラメータの最適化

データ収集とアルゴリズム分析を通じて、当社は量産シナリオ向けにカスタマイズされたパラメータ ソリューションを提供し、航空宇宙、自動車製造、その他の業界全体で平均 5% ～ 20% の加工効率の向上を達成します。

4. リニアモーターの応用

Huazhong CNC のリニア モーター ソリューションは、高加速とナノメートル レベルの分解能を活用して、ハブの加工速度を 15,000 mm/min まで加速します。{0}これにより、従来の方法よりも 2.7-3.3 倍の効率が達成され、同時に業界をリードする表面品質と寸法精度が実現します。

5. 高-精度加工保証システム- - 超平滑面補間機能:

複雑な表面加工の場合、軌道平滑化アルゴリズムにより速度の連続性が最適化されます。 8000 mm/min の高速フライス速度により、安定したグローバル速度出力が保証され、ホイール ハブの表面仕上げが大幅に向上します。-

6. インテリジェントフィードフォワードテクノロジー:

速度/加速度フィードフォワード補償と摩擦外乱観測を統合するこの機能により、R0.5mm の小さな円弧加工時の輪郭精度が 58% 向上し、複雑な表面の寸法の一貫性が保証されます。

7. インテリジェントな運用保守システム

• 完全なライフサイクル管理:エンタープライズ-レベルのデータセンターを活用して、工作機械のデジタル アーカイブを確立し、予知保全、保守計画のインテリジェントなスケジューリング、重要なコンポーネントの寿命の推定を可能にします。これにより、事後対応の修復がプロアクティブな健康管理に変わります。
• 遠隔診断システム:NCUC バスを利用してリアルタイムのデバイス データ収集を行うことで、リモート障害診断とプログラムの最適化をサポートし、ダウンタイムを効果的に削減し、全体的な機器の使用率を向上させます。{0}



次回は、Huazhong CNC のホイールハブ加工技術の実用化についてご紹介します。実際のケーススタディを通じて、このテクノロジーの実際の具体的な成果を紹介します。-乞うご期待！
