HCK50 スラントベッド CNC 旋盤機
- X:Φ32*12 L1042 Z:Φ32*12 L635ネジリード
- HIWIN/PMI X: ボール 35# 1080 Z: ボール 35# 600
- 8-インチ中空油圧チャック
- 8-ワークステーション油圧タレット

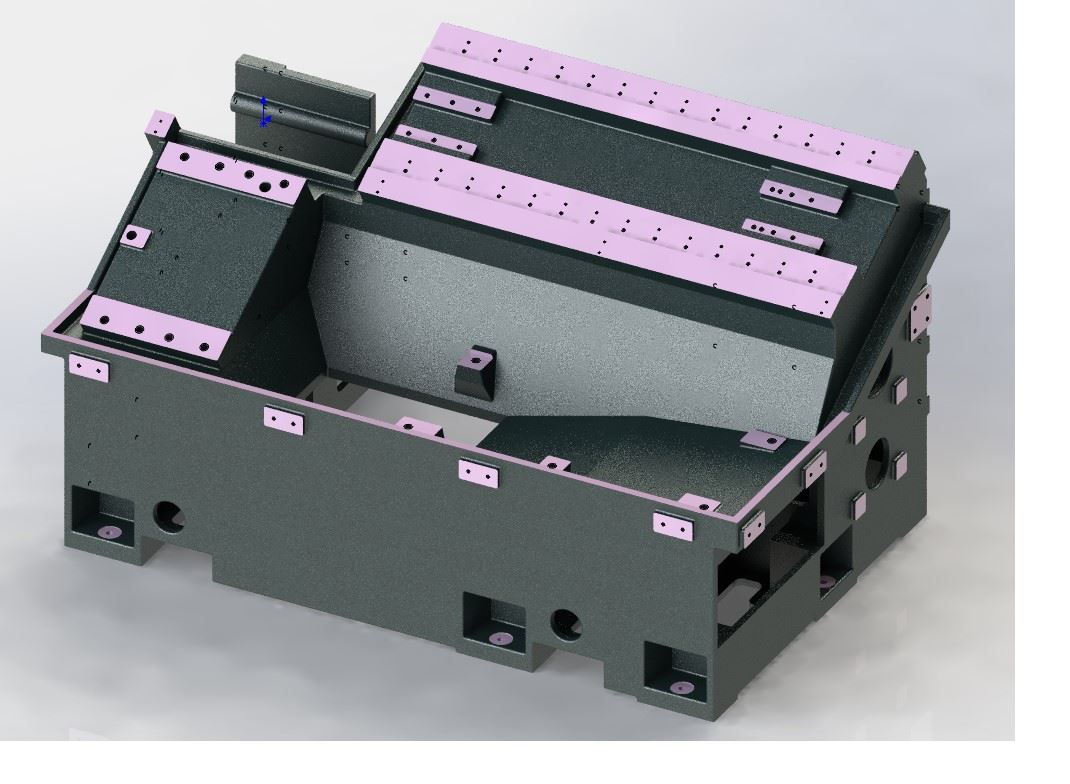

- HNC-808Di 10/10/11KW- 2-4 軸制御をサポート、高速応答- 高密度鋳鉄ベッド、高強度、良好な衝撃吸収- 精密リニアボールガイドレールを採用- 台湾または日本コンポーネント：スピンドル、タレット、ボールネジなど
説明
技術的なパラメーター
HCK50は高速・高精度・高剛性を兼ね備えたスラントベッドCNC旋盤です。 シャフトやディスク部品を機械加工したり、ねじ山、円弧、円錐、回転体の内面や外面を回転させたりできます。 回転部品を高効率・大量・高精度に加工できます。
HCK50 CNC 自動旋盤は、新設計のホスト構造と信頼性の高い組立技術を備えており、安定した信頼性の高い製品性能を備えています。
HCK50 CNC自動旋盤の主な特徴\
1. HCK50自動旋盤は、HNC-808Diを搭載した2-4軸CNC制御をサポートしています
2. ユーザーフレンドリーなインターフェースを備えた高解像度、大型 10.4- インチのカラー LCD スクリーン
3. NCUC、Ethercat、Ethernetなどの複数の通信プロトコルをサポートします。
4.自動CNC旋盤のビッグデータを最大限に活用し、生産性、加工進捗、メンテナンスなどすべてをユーザーが管理できるようにします。
5. 工具折れ検査
6. 温度補償
7.高い回転精度IT6。 位置決め精度 0.008mm。
8.国際ブランド（台湾または日本）部品を装備：台湾または日本からのスピンドル、タレット、ボールネジなど
HCK50 スラントベッド CNC 旋盤のスピンドル ボックス
1. 30-度の傾斜があり、機械のベッドと同じです（優れた切削強度と優れた剛性）
2. 主軸ユニットには剛性の高いラビリンスシールを採用しています。
3. スピンドルモーターはベルトを介して主軸を直接駆動し、起動が速く安定しています。
CNC斜旋盤のサドル＆スライド
この工作機械のサドルは高密度鋳鉄で一体鋳造されており、サドル上にスライドプレートと刃物台が配置されています。 スライディングプレートと刃物台は輸入された35ゲージリニアボールガイドを使用してハーネス上を移動します。 X 軸方向の移動は、弾性カップリングを介してボールネジに直結されたサーボモーターによって駆動されます。 ネジは輸入品の高精度ボールネジを使用しています。 高精度で正確な伝達。
板金保護
1. 生産量150台の自社板金生産ライン。
2. 保護（水漏れがないこと）
3. 内部保護によりノイズが徐々に減少します。
チャック
この工作機械の標準チャックは台湾製8-インチ中空油圧チャック、仕様はφ210です。 その他の仕様の油圧チャックやシリンダもオプションとなります。
油圧および潤滑システム
作動油タンクはベッドの後ろに配置され、保護によって外界から隔離されています。 作動油タンクには空冷装置が装備されています。 標準構成は中外合弁集中定量自動潤滑システムを採用しています。
冷却＆チップコンベアシステム
1. チップコンベアは全て自動チップコンベアであり、チップコンベアの起動・停止はMコマンドで制御可能です。 また、工作機械のレイアウトに対するユーザーの要求に応じて、チップコンベアはサイドマウントまたはリアマウントを選択できます。
2. 輸入された大流量および高揚程の冷却ポンプが使用されます。 冷却水は冷却ポンプから汲み上げられた後、ツールホルダーの冷却水ポートに直結され、ツールホルダーのノズルから噴射され、部品や工具の冷却・潤滑を行い、ワークの加工精度を確保し、工具寿命を向上させます。
3. 冷却ボックスとチップコンベアはホストから分離されており、切削熱の影響から工作機械の精度を確保します。
タレット
台湾製油圧タレットを搭載し、有名ブランドのオイルモーターを使用しており、静粛性が高く、トルクが高く、工具交換速度が速いです。 タレットの内部機構は断続カム構造で、オイルシリンダがロックされ、工具交換位置が正確で、工具の反転が可能です。 合理的な外観、低重心、重切削への耐久性と耐衝撃性に優れています。
HNC808Di CNC コントローラ
1. 2-4軸のCNCコントローラ
2. 10.4インチカラーLCDスクリーン
3. 外部 PLC および IO モジュール
4.NCUC、Ethercatバスプロトコルをサポート
5. 高精度エンコードをサポート
6.フルクローズドループ制御をサポート
7. 8000rpm高速リジッドタッピング
8. 工具の破損検査
9. 温度補償
HCK50 CNC旋盤の加工範囲
技術的パラメータ
| 名前 | ユニット | スペック | |
| 最大。 ベッドの回転直径 | んん | 500 | |
| 最大。 切断長さ | んん | 500 | |
| 最大。 切断径 | んん | 360 | |
| 標準切断径 | んん | 240 | |
| 最大。 スライドのスイベル径 | んん | 300 | |
| スピンドルエンドの種類とコード | A2-6 | ||
| スピンドルテーパ径 | んん | 65 | |
| 主軸台 | 主軸速度 | r/min | 50-4500 |
| 最大。 主軸出力トルク | Nm | 177 | |
| 177 | |||
| 235 | |||
| 主軸速度 | 無段階 | ||
| スピンドル出力電力 | kW | 15（30分）/11（定格） | |
| 15（30分）/11（定格） | |||
| 15（15分）/11（定格） | |||
| チャック | チャック径・種類 | んん | 8-インチの空洞 |
| X軸早送り速度 | メートル/分 | 30 | |
| Z軸早送り速度 | メートル/分 | 30 | |
| X軸移動量 | んん | 200 | |
| Z軸移動量 | んん | 550 | |
| 心押し台の移動量 | んん | 450 | |
| 心押し台のスリーブ移動量 | んん | 100 | |
| 心押し台スリーブテーパー | モールス信号 | 5# | |
| 標準刃物台タイプ | 横型8-ワークステーション | ||
| 工具寸法 | 外部ツール | んん | 25×25 |
| 外部ツール | んん | Ф40/Ф32/Ф25/Ф20 | |
| カッターヘッドは最も近いツールを選択できますか | はい | ||
| 最大。 耐荷重性 | ディスクパーツ | kg | 200個(チャック等の機械付属品を含む) |
| シャフト部品 | kg | 500個(チャック等の機械付属品を含む) | |
| 機械重量 | kg | 3600 | |
| 全体のサイズ | んん | 2300×1700×1930 | |
主な精度
| テスト項目 | 工場標準 | |
| 加工精度 | IT6 | |
| 加工ワークの真円度 | 0.0025mm/Ф75 | |
| 加工ワーク円筒度 | 0.010mm / 150mm | |
| 加工後のワークの平面度 | 0.010mm/Ф200mm | |
| 加工ワークの表面粗さ | Ra1.25μm | |
| 位置決め精度 | 0.008mm | 0.008mm |
| 0.008mm | 0.008mm | |
| 繰り返し位置決め精度 | 0.004mm | 0.004mm |
| 0.004mm | 0.004mm | |
主な構成
| いいえ。 | アクセサリ名の設定 | 仕様と型式 | メーカー | ノート |
| 1 | コントローラシステム（スピンドルモータ、X/Z軸サーボモータ搭載） | HNC-808ディ | 華中CNC | |
| 2 | スピンドルベアリング | 90X140X37 | NTN輸入品 | |
| 3 | 100X150X37 | |||
| 4 | 100X150X45 | |||
| 5 | X軸ネジベアリング | 25X62X15 | NTN・NACHI | |
| 6 | Z軸ネジベアリング | 25X62X15 | NTN・NACHI | |
| 7 | X軸 ボールねじ | φ32×12-635 | フウィン/PMI | THK/NSK/レックスロス対応可能 |
| 8 | Z軸 ボールねじ | φ32×12-1042 | フウィン/PMI | THK/NSK/レックスロス対応可能 |
| 9 | X軸ガイドウェイ | ボールリニアガイドウェイ 35 | フウィン/PMI | THK/NSK/レックスロス対応可能 |
| 10 | Y軸ガイドウェイ | ボールリニアガイドウェイ 35 | フウィン/PMI | THK/NSK/レックスロス対応可能 |
| 11 | 心押台ガイドレール | スライドガイド | 自社ブランド | |
| 12 | 油圧心押し台 | ラジアルロック付き | 自社ブランド | |
| 13 | 油圧チャック | 8-インチの空洞 | 台湾 | |
| 14 | 油圧シリンダ | 8-インチの空洞 | 台湾 | |
| 15 | ツールホルダー形状 | 標準ツールホルダー形状 | 台湾 | |
| 16 | エンクロージャとチップコンベヤ |
HCK50自動旋盤の用途
HCK50自動旋盤は、高い作業性能、長期安定性、競争力のある価格により、自動車、モーター、ベアリング、油圧などのさまざまな分野の金属旋削加工、精密シャフトやディスク部品の加工に広く使用されています。 。
CNC自動旋盤の使用環境についての注意事項
工作機械の作業環境は、工作機械の性能と通常の動作に直接関係します。 温度が高すぎると、CNC システムの制御機構が誤作動したり誤作動を起こしたりすることがあります。 したがって、工作機械は酸、塩分、腐食性ガスなどを避け、屋内の乾燥した環境に設置し、振動源や熱源から離して設置することをお勧めします。
