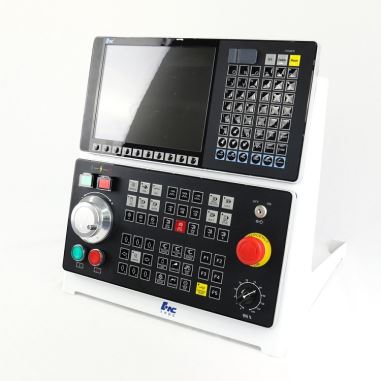

HNC808Di/T CNCマシンコントローラパネル

HNC808Di/T は、さまざまな種類の CNC 旋盤機用の精密 CNC マシンコントローラーパネルです。
- 2-3軸CNC旋盤を制御でき、4-軸のリンク制御を実現
- M3、NCUC、Ethercat などの複数のプロトコルをサポートします。
- Gコードの直接インポートと読み取りをサポート
- 傾斜ベッド旋盤、フラットベッド旋盤に最適なCNCコントロールパネル。
- 豊富な機能を備えた高速応答設計。

お問い合わせを送る

今すぐチャット

説明

技術的なパラメーター

HNC CNCコントローラパネルの主な機能

1. 10- インチカラー LCD ディスプレイ画面: 高解像度、使いやすいデザイン、直感的なユーザーインターフェイス。
2. 外部 PLC および IO モジュールをサポートします。
3. さまざまな種類のバスプロトコルをサポート: Ethercat、NCUC、M3 から選択できます。
4. UPS電源を内蔵。
5. 16、000、000PPR高精度エンコーダ。
6. 8000rpm高速リジッドタッピング：永久磁石同期スピンドルモーター。
7. TCP/IP およびイーサネット通信プロトコルをサポートします。
8. フルクローズドループ制御が可能です。
9. 自動ねじ修復機能付き：石油パイプラインなどのねじを自動的に修復できます。
10. 自動チップブレーキ機能。
11. 高い作業効率と優れた表面仕上げを保証します。
12. iNC-Cloud サービスをサポート: リモート検出、診断、メンテナンス、その他の管理を実現できます。
13. 競争力のある価格、工場にとって費用対効果の高い選択肢。
14. この CNC マシンコントロールパネルは、OEM、ODM、カスタマイズに利用できます。

CNC コントローラパネルの図

diagram of CNC Lathe machine controller panel system

HNC808D CNCコントロールパネルの仕様

●: 標準 ★: オプション: オプションなし

アイテム	仕様	HNC-808
アイテム	仕様	M	T
チャネル内で同時に制御される軸の最大数		4	3
送り軸の最大数		4	3
チャネル内のスピンドルの最大数		2	2
PMC制御軸数		1	1
チャンネル数	標準	1	1
チャンネル数	最大	1	2
スピンドル/チャネル	標準	1	1
スピンドル/チャネル	最大	2	2
送り軸/チャンネル	標準	3	2
送り軸/チャンネル	最大	4	3
同時動作の最大軸数		3	3
送り軸の最大数		4	3
同時に制御できる軸の最大数/チャンネル		3	3
最大入出力点数		128/128
軸名（単一チャネル）	3 つの基本軸: X、Y、Z、追加軸: U、V、W、A、B、C	●	―
軸名（単一チャネル）	2 つの基本軸: X、Z、追加軸: Y、U、V、W、A、B、C	―	●
軸名（マルチチャンネル）	1 文字または 2 文字と数字。最初の文字は文字である必要があります (例: X1)。	―	―
ガントリー軸同期		―	―
接線同期制御		―	―
基本軸カップリング制御		―	―
電子ギアボックス		―	―
線形グラフ		―	―
傾斜軸制御		―	―
最小入力単位	mm、度、インチ	10-3
メートル法/インチ	G20/G21	●	●
パルスユニット入力	G22	●	●
マシンロック		●	●
緊急停止		●	●
オーバートラベル		●	●
空間保護エリア	ワークピースとツールの保護	―	―
ソフトウェア制限		●	●
動的軸リリース/キャプチャ	G101/G102	―	―
チャネル間の同期	G104.0からG104.7	―	―

HNC808 CNCコントローラの応用

HNC808Di/T CNC コントローラは、傾斜ベッド旋盤やフラットベッド旋盤などの CNC 旋盤マシン用に特別に設計されています。HNC808Di/M は CNC フライス盤用に設計されています。中国を代表する CNC コントロールパネルメーカーである HuazhongCNC は、水平および垂直 CNC マシニングセンター用の高性能で機能豊富な CNC コントローラも提供しています。

HNC シリーズ CNC システムは、長年の蓄積された経験と旋盤、フライス盤、マシニングセンターの実際のアプリケーション要件を組み合わせて開発された効率的な制御システムであり、優れた作業性能、高い互換性、豊富な機能を備えています。
